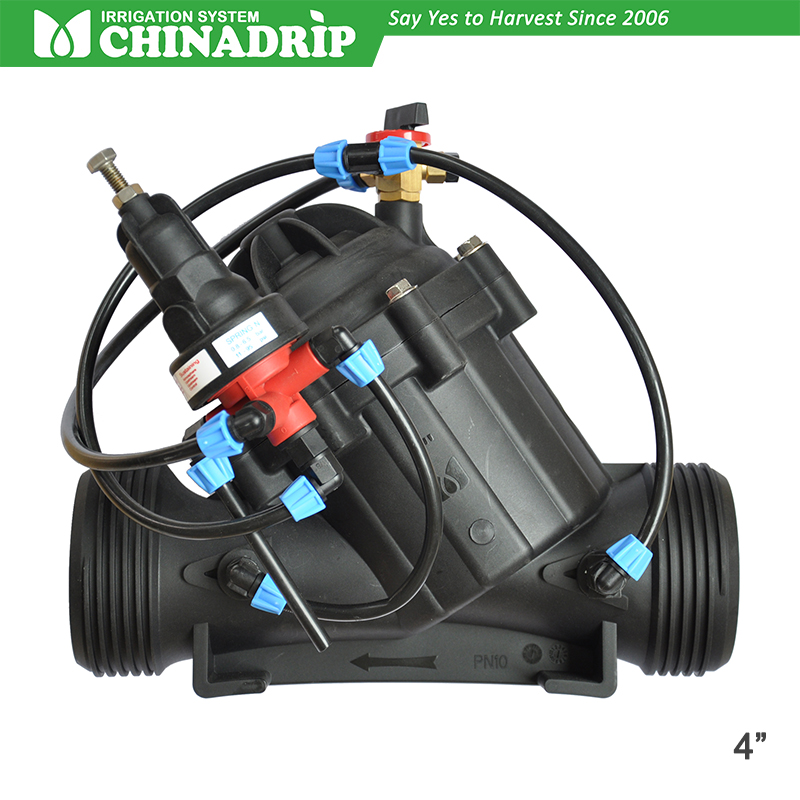

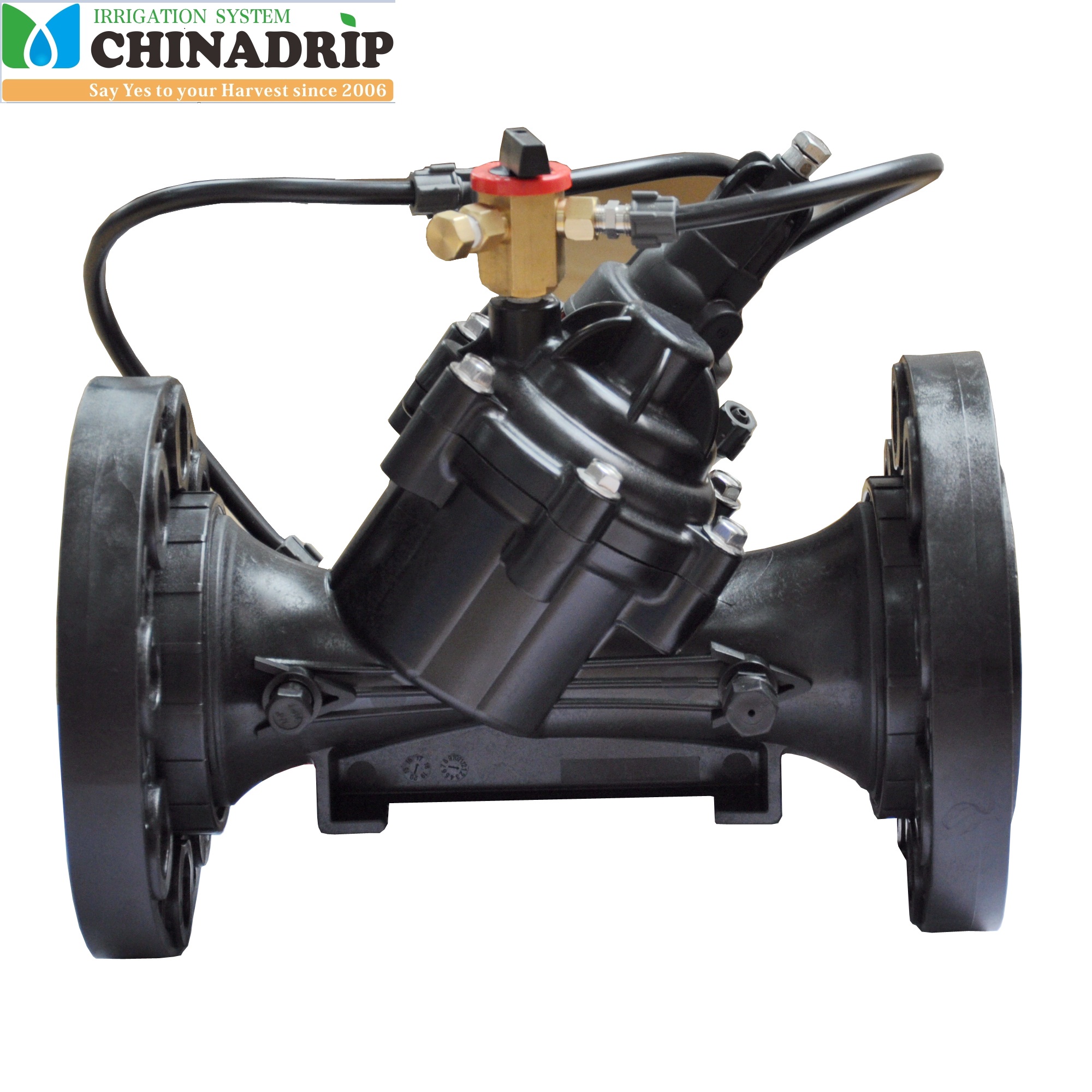

Nyomáscsökkentő szelep (kézi háromutas szeleppel) 4" karima (Dn80)

Műszaki adatok:

·Méret: 2" (Dn50), 3" (Dn80), 4" (Dn 100).

·Csatlakozás: Menetes / Karima.

· Üzemi nyomás: 0,35-10 bar (5-145 psi).

·Maximális nyomás: 10 Bar / 145 Psi.

·Legmagasabb üzemi hőmérséklet: 60 °C.

Alkalmazás:

Alkalmas fővezetékbe vagy alvezetékbe történő beépítésre a következő csepegtetőrendszer vagy mikrosprinkler elkerülése érdekében

a rendszer megsérülhet a nagy nyomás miatt

Üzemi nyomás: 0,35-10 bar (5-145 psi).

Nyomásbeállítási tartomány: 0,8-6,5 bar (11-95psi).

Csatlakozási mód: Alsó menet/ leszorítás/karima

Hogyan kell működni:

1. Szerelje fel ezt a szelepet a csővezetékre a bemenetre és a kimenetre mutató nyílnak megfelelően. Karimával szerelt O-gyűrűt kell használni.

2. Győződjön meg arról, hogy minden csatlakozó és adapter jól meg van húzva, és nincs szivárgás. Vagy újra kellene javítani

3. Működés:

   a. Fordítsa a háromutas vezérlőszelepet "AUTO" állásba.

   b. Szereljen fel egy nyomásmérőt a nyomáscsökkentő szelep kimenetére.

   c. Lazítsa meg a záróanyát a Pilot tetején.

   d. Állítsa be a csavart addig, amíg a nyomás eléri a kívánt értéket.

   e. Húzza meg a biztosító anyát.

4. A szelep zárásához fordítsa a háromutas szabályozó szelepet "CLOSE" állásba.
